ГОСТ 10434-82 — Соединения контактные электрические. Классификация. Общие технические требования.
Приложение 2. Разборные контактные соединения

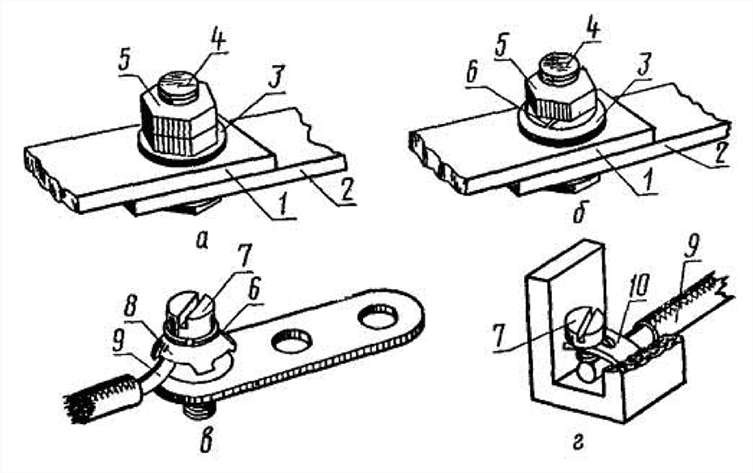

Разборные контактные соединения проводников с плоскими выводами без средств стабилизации электрического сопротивления
а — с контргайкой; б — с пружинной шайбой; в — однопроволочная (многопроволочная) жила провода (кабеля) сеч. до 10 мм² с изгибанием в кольцо; г — однопроволочная (многопроволочная) жила провода (кабеля) сеч. до 10 мм² без изгибания в кольцо.
1 — плоский вывод (шина); 2 — шина (кабельный наконечник); 3, 4, 5 — шайба, болт и гайка стальные; 6 — пружинная шайба; 7 — винт; 8 — фасонная шайба (шайба-звездочка); 9 — провод (кабель); 10 — фасонная шайба (арочная шайба)
Черт. 1

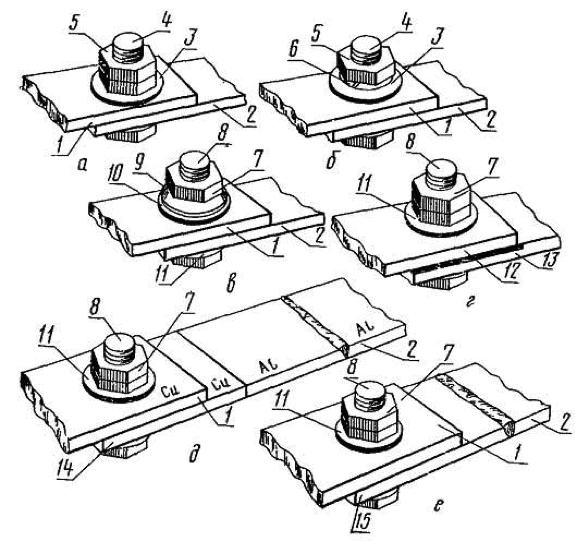

Разборные контактные соединения проводников с плоскими выводами со средствами стабилизации электрического сопротивления
а — крепежом из цветного металла с контргайкой; б — крепежом из цветного металла с пружинной шайбой; в — стальным крепежом с тарельчатой пружиной; г — стальным крепежом с защитными металлическими покрытиями рабочих поверхностей с контргайкой (пружинной шайбой); д — стальным крепежом через переходную медно-алюминиевую пластину с контргайкой (пружинной шайбой); е — стальным крепежом через переходную пластину из твердого алюминиевого сплава с контргайкой (пружинной шайбой).
1 — плоский вывод (шина); 2 — шина (кабельный наконечник); 3 — 5 — шайба, болт, гайка из цветного металла; 6 — пружинная шайба; 7 — стальная гайка; 8 — стальной болт; 9 — тарельчатая пружина; 10 — стальная шайба (шайба увеличенная); 11 — стальная шайба; 12 — плоский вывод (шина) с защитным металлическим покрытием рабочей поверхности; 13 — шина (кабельный наконечник) с защитным металлическим покрытием рабочей поверхности; 14 — медно-алюминиевая пластина; 15 — пластина из твердого алюминиевого сплава
Черт. 2

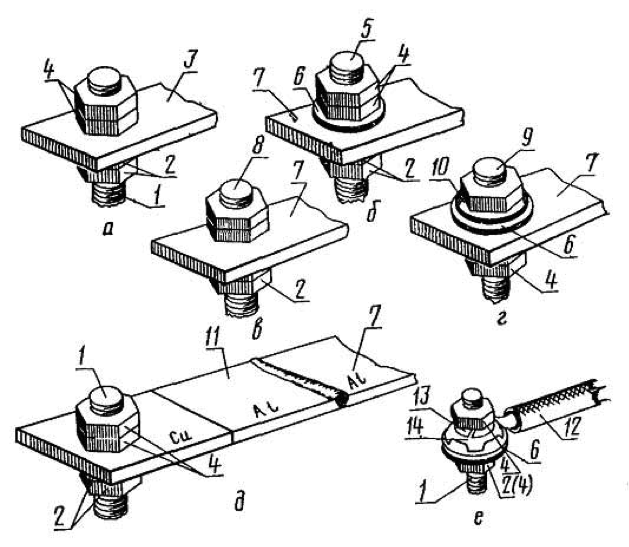

Разборные контактные соединения проводников со штыревыми выводами без средств и со средствами стабилизации электрического сопротивления
а — проводник из меди, твердого алюминиевого сплава или алюминия с защитным металлическим покрытием рабочей поверхности; б, в, г — алюминиевый проводник; д — алюминиевый проводник через переходную медно-алюминиевую пластину; е — однопроволочная (многопроволочная) жила провода кабеля сеч. 10 мм² с изгибанием в кольцо.
1-штыревой вывод из меди или латуни; 2 — гайка из меди или латуни; 3 — шина (кабельный наконечник) из меди, твердого алюминиевого сплава или алюминия с защитным металлическим покрытием рабочих поверхностей; 4 — стальная гайка; 5 — штыревой медный вывод; 6 — стальная шайба; 7 — алюминиевая шина (кабельный наконечник); 8 — штыревой латунный вывод; 9 — штыревой стальной вывод; 10 — тарельчатая пружина; 11 — медно-алюминиевая пластина; 12 — провод (кабель); 13 — пружинная шайба; 14 — фасонная шайба (шайба-звездочка)
Черт. 3

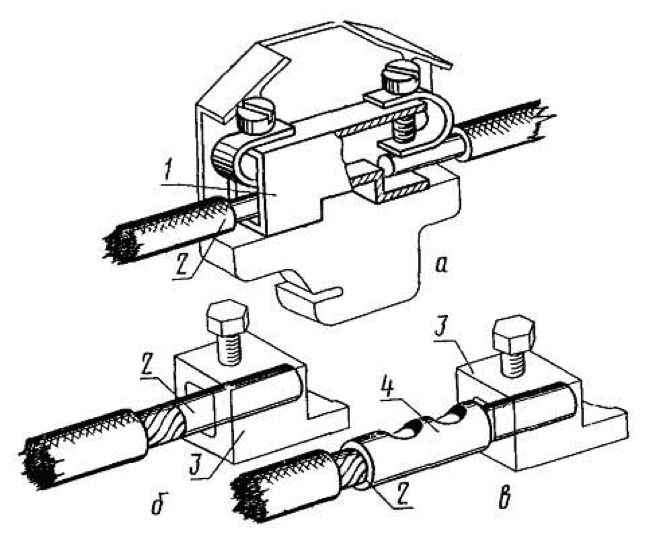

Разборные контактные соединения проводников с гнездовыми выводами
а, б — однопроволочная (многопроволочная, сплавленная в монолит) жила; в — многопроволочная жила, оконцованная кабельным наконечником.
1 — наборный зажим; 2 — провод (кабель); 3 — гнездовой вывод; 4 — кабельный наконечник штифтовой
Черт. 4
