Каталог продукции

Шинодержатели серии ШПП

Шинодержатели серии ШПП предназначены для крепления плоских шин на плоскость опорных изоляторов наружной и внутренней установки.

Наименование

Исп.

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете (шт.)

Число болтов для крепления

Тип изолятора

Масса, кг

L, мм

B, мм

а, мм

ШППА-2кв-1 УЗ 1 130 76 - 60-80 6-10 1-3 1хМ10 ИО-6-3,75 I, ИО-10-3,75 I 0.50
ШППА-2кв-2 УЗ 2 18 2хМ8 ИО-6-3,75 II, ИО-10-3,75 II 0.51
ШППБ-2кв-1 УЗ 1 - 1хМ24 ИОР-20-7,5 0.53
ШППБ-2кв-2 УЗ 2 23 2хМ10 ИО-10-7,5 0.57
ШППА-Зкв-1 УЗ 1 170 - 100-120 1хМ10 ИО-6-3,75 I ИО-10-3,75 I 0.59
ШППА-Зкв-2 УЗ 2 18 2хМ8 ИО-6-3,75 II ИО-10-3,75 II 0.62
ШППБ-3кв-1 УЗ 1 - 1хМ24 ИОР-20-7,5 0.61
ШППБ-3кв-2 УЗ 2 23 2хМ10 ИО-10-7,5 УЗ 0.61
ШППШ-2кв-2 УЗ 2 130 36 60-80 2хМ6 ОШН-6-80, ИОС-10-500, С4-80 УХЛ1 0.51
ШППШ-3кв-2 УЗ 2 170 36 100-120 0.56

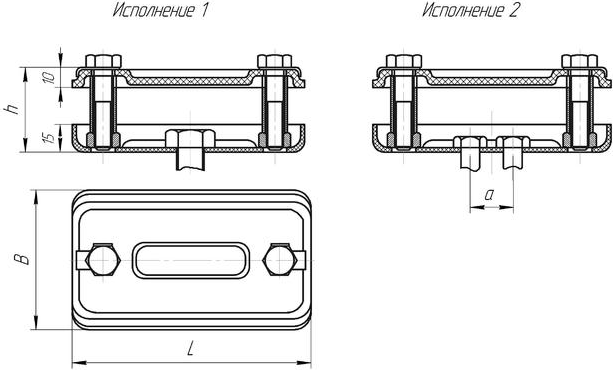

Рис. 6

Наименование

Исп.

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете (шт.)

Число болтов для крепления

Тип изолятора

Масса, кг

L, мм

B, мм

а, мм

ШППБ-3св-1 УЗ 1 110 64 - 60 6-10 1-3 (h=27-73) 1хМ24 ИОР-20-7,5 0.88
ШППБ-3св-2 УЗ 2 23 2хМ10 ИО-10-7,5 0.88
ШППБ-4св-1 УЗ 1 130 - 80 1хМ24 ИОР-20-7,5 0.91
ШППБ-4св-2 УЗ 2 23 2хМ10 ИО-10-7,5 0.91
ШППБ-5св-1 УЗ 1 150 - 100 1хМ24 ИОР-20-7,5 0.95
ШППБ-5св-2 УЗ 2 23 2хМ10 ИО-10-7,5 0.95
ШППБ-6св-1 УЗ 1 170 - 120 1хМ24 ИОР-20-7,5 0.98
ШППБ-6св-2 УЗ 2 23 2хМ10 ИО-10-7,5 0.98

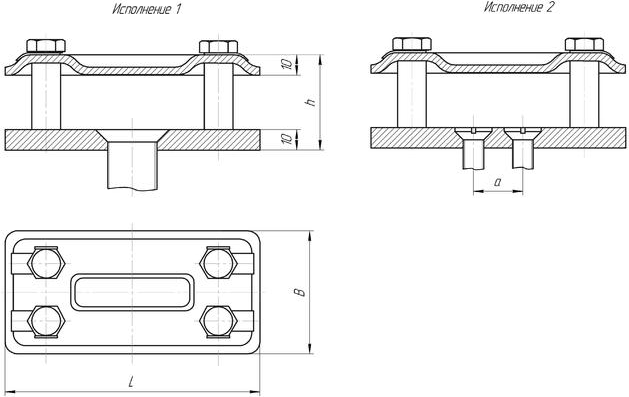

Рис. 7

Наименование

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете (шт.)

Число болтов для крепления

Тип изолятора

Масса, кг

L, мм

B, мм

а, мм

ШППД-3кв УЗ 110 76 25 60 6-10 1-3
(h=32-78)
2хМ12 ИО-10-20,00 0.61
ШППД-4кв УЗ 130 80 0.65
ШППД-5кв УЗ 150 100 0.70
ШППД-6кв УЗ 170 120 0.75

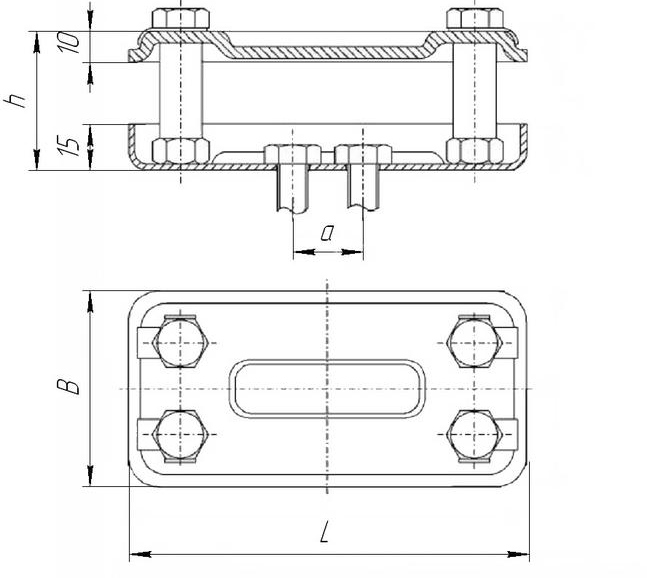

Рис. 8

Наименование

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете (шт.)

Число болтов для крепления

Тип изолятора

Масса, кг

L, мм

B, мм

а, мм

ШППЕ-3св УЗ 110 64 25 60 6-10 1-3 (h=27-73) 4хМ12 ИО-20-30 У3
ИОР-20-30 УХЛ2
0.77
ШППЕ-4св УЗ 130 80 0.80
ШППЕ-5св УЗ 150 100 0.84
ШППЕ-6св УЗ 170 120 0.87

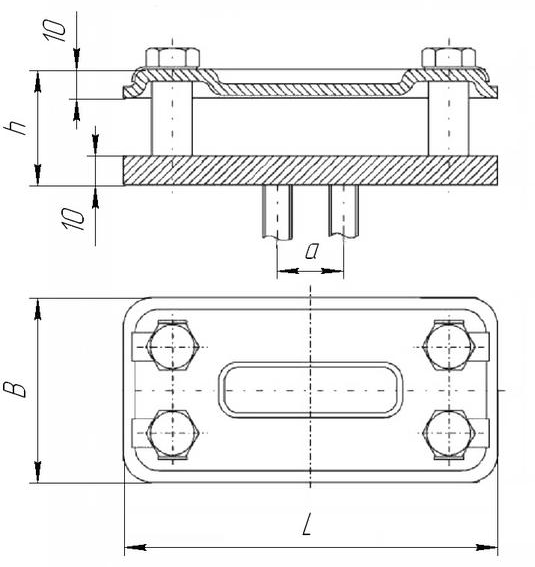

Рис. 9

Наименование

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете (шт.)

Число болтов для крепления

Тип изолятора

Масса, кг

L, мм

B, мм

а, мм

ШППИ-3с УЗ
ШППШ-3с У3
175 165 140 60-120 6-10 1-3 2хМ16 ОНШ-35-20-1, ОШН-20-190А, ОСК-10-35 0.72

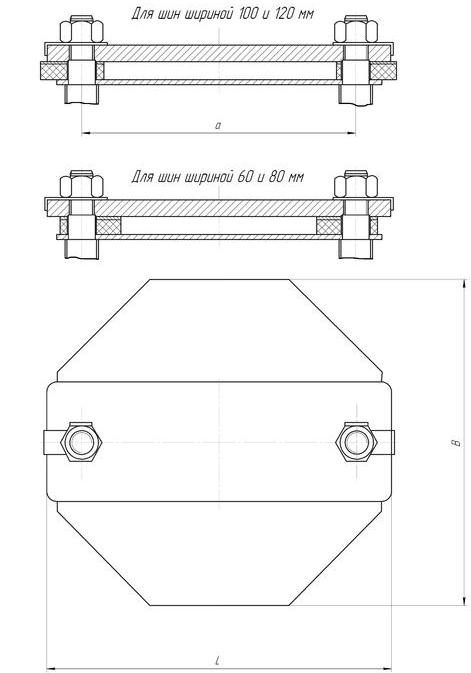

Рис. 10
